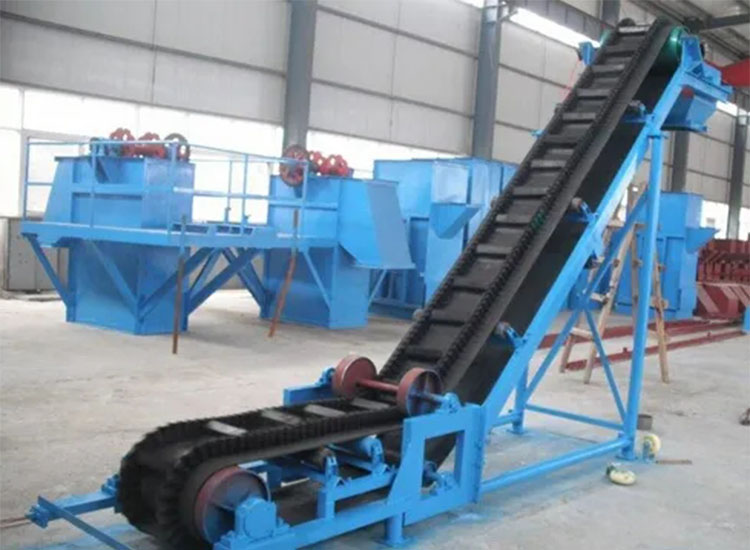

大傾角皮帶輸送機詳情

大傾角皮帶輸送機技術參數

擋邊帶式輸送機采用“Z”形布置形式，主要有上水平段、下水平段和傾斜段組成，具體內容如下。

1.上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架(頭架高度H0=1000mm),中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm),中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm), 高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。

2.傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。

3.下水平段:下水平段采用低式中間架支腿。

1、皮帶輸送機可輸送的物料種類繁多，既可輸送各種散料，也可輸送各種紙箱、包裝袋等單件重量不大的貨物，用途廣泛。

2、結構形式多樣，有槽形膠帶輸送機、平型帶式輸送機、爬坡皮帶式輸送機、側傾皮帶輸送機、轉彎皮帶輸輸機等多種形式，輸送帶上還可增設推板、側擋板、裙邊等附件，能滿足各種工藝要求。

3、輸送帶有橡膠、帆布、PVC、PU等多種材質，除用于普通物料的輸送外，還可滿足耐油、耐腐蝕 、防靜電等有特殊要求物料的輸送。

4、采用專用的食品級輸送帶，可滿足食品、制藥、日用化工等行業的要求。

5、輸送平穩，物料與輸送帶之間沒有相對運動，能夠避免對輸送物的損壞。

6、與其它皮帶機相比噪音較小，適合于工作環境要求比較安靜的場合。

7、皮帶輸送機結構簡單、便于維護、能耗較小、使用成本低。

8、規格：標準輸送帶寬度為500mm、650mm、800mm、1000mm、1200mm等，也可按客戶需求采用其它特殊規格

大傾角皮帶輸送機型號選型

大傾角皮帶輸送機結構工作原理

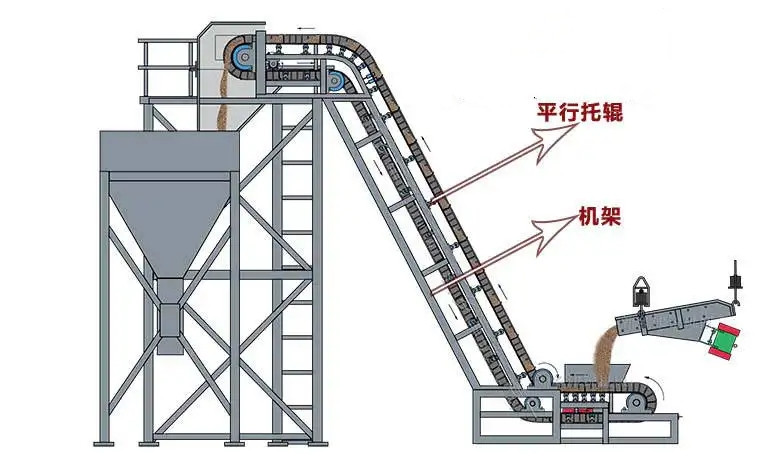

擋邊帶式輸送機采用“Z”形布置形式，主要有上水平段、下水平段和傾斜段組成，具體內容如下。

1.上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架(頭架高度H0=1000mm),中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm),中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm), 高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。

2.傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。

3.下水平段:下水平段采用低式中間架支腿。

1、皮帶輸送機可輸送的物料種類繁多，既可輸送各種散料，也可輸送各種紙箱、包裝袋等單件重量不大的貨物，用途廣泛。

2、結構形式多樣，有槽形膠帶輸送機、平型帶式輸送機、爬坡皮帶式輸送機、側傾皮帶輸送機、轉彎皮帶輸輸機等多種形式，輸送帶上還可增設推板、側擋板、裙邊等附件，能滿足各種工藝要求。

3、輸送帶有橡膠、帆布、PVC、PU等多種材質，除用于普通物料的輸送外，還可滿足耐油、耐腐蝕 、防靜電等有特殊要求物料的輸送。

4、采用專用的食品級輸送帶，可滿足食品、制藥、日用化工等行業的要求。

5、輸送平穩，物料與輸送帶之間沒有相對運動，能夠避免對輸送物的損壞。

6、與其它皮帶機相比噪音較小，適合于工作環境要求比較安靜的場合。

7、皮帶輸送機結構簡單、便于維護、能耗較小、使用成本低。

8、規格：標準輸送帶寬度為500mm、650mm、800mm、1000mm、1200mm等，也可按客戶需求采用其它特殊規格

大傾角皮帶輸送機安裝使用注意事項

擋邊皮帶輸送機安裝使用注意事項

大傾角皮帶輸送機故障分析

移動皮帶輸送機故障分析

移動皮帶輸送機常見的故障如下：
一、輸送帶蛇形及跑偏現象的處理方法
輸送帶是皮帶輸送機中重要的部門，輸送帶是否順利運行對機械能力、效力及壽命有極大的影響，皮帶運輸機運行時輸送帶跑偏是常見的故障。
輸送帶在運行中因?yàn)槭芨鞣N因素的影響，會泛起整體或部門向一邊偏移。輸送帶在頭部滾筒上向一邊偏移，成為頭部偏移；輸送帶在尾部滾筒上向一邊偏移，稱為尾部偏移；輸送帶中間部門一處或多處發生偏移，稱為蛇形偏移。解決這類故障重點要留意安裝的尺寸精度與日常的維護保養。
1．輸送帶蛇形及跑偏現象的原因。輸送帶運行依賴的是輸送帶與滾筒及托輥之間的摩擦力，理論上滾筒及托輥的回轉中央須與輸送帶的縱向中央成直角接觸，而且托輥及滾筒必需具有以輸送帶中央線為對稱的直徑。但在實際中就會泛起各種誤差，因?yàn)闄C(jī)架及輸送帶的撓曲，運行時輸送帶與滾筒及托輥的接觸前提就發生了變化。
2．輸送帶蛇形及跑偏現象的處理方法。（1）調整承載托輥組。皮帶機的皮帶在整個皮帶輸送機的中部跑偏時可調整托輥組的位置來調整跑偏；在制造時托輥組的兩側安裝孔都加工成長孔，以便進行調整。詳細方法是皮帶偏向哪一側，托輥組的哪一側朝皮帶前進方向前移，或另外一側后移。皮帶向上方向跑偏，則托輥組的下位處應當向左移動，托輥組的上位處向右移動；（2）安裝調心托輥組。調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等，其原理是采用阻擋或托輥在水平面方向滾動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在皮帶輸送機總長度較短時或皮帶輸送機雙向運行時采用此方法比較公道，原因是較短皮帶輸送機更輕易跑偏并且不輕易調整。而長皮帶輸送機不采用此方法，由于調心托輥組的使用會對皮帶的使用壽命產生一定的影響；（3）調整驅動滾筒與改向滾筒位置。驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。由于一條皮帶輸送機至少有2～5個滾筒，所有滾筒的安裝位置必需垂直于皮帶運輸機長度方向的中央線，若偏斜過大必定發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏，則右側的軸承座應當向前移動，皮帶向滾筒的左側跑偏，則左側的軸承座應當向前移動，相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒恰好相反；（4）張緊處的調整。重錘張緊處上部的兩個改向滾筒除應垂直于皮帶長度方向以外還應垂直于重力垂線，即保證其軸中央線水平。使用螺旋張緊或液壓油缸張緊時，張緊滾筒的兩個軸承座應當同時平移以保證滾筒軸線與皮帶縱向方向垂直。詳細的皮帶跑偏的調整方法與滾筒處的調整類似；（5）轉載點處落料位置對皮帶跑偏的影響。轉載點處物料的落料位置對皮帶的跑偏有非常大的影響，尤其在兩條皮帶機在水平面的投影成垂直時影響更大。通常應當考慮轉載點處上下兩條皮帶機的相對高度。相對高度越低，物料的水平速度分量越大，對下層皮帶的側向沖擊也越大，同時物料也很難居中。使在皮帶橫斷面上的物料偏斜，導致皮帶跑偏。假如物料偏到右側，則皮帶向左側跑偏，反之亦然。在設計過程中應盡可能地加大兩條皮帶機的相對高度。在受空間限制的移動散料運輸機械的上下漏斗、導料槽等件的形式與尺寸更應當真考慮。一般導料槽的寬度應為皮帶寬度的2/3左右比較合適。為減少或避免皮帶跑偏可增加擋料板阻擋物料，改變物料的著落方向和位置；（6）雙向運行皮帶輸送機跑偏的調整。雙向運行的皮帶輸送機皮帶跑偏的調整比單向皮帶輸送機跑偏的調整相對要難題很多，在詳細調整時應先調整某一個方向，然后調整另外一個方向。調整時要仔細觀察皮帶運動方向與跑偏趨勢的關系，逐個進行調整。重點應放在驅動滾筒和改向滾筒的調整上，其次是托輥的調整與物料的落料點的調整。同時應留意皮帶在硫化接頭時應使皮帶斷面長度方向上的受力平均，在采用導鏈牽引時兩側的受力盡可能地相等。
二、移動皮帶輸送機的撒料現象
皮帶輸送機撒料現象是一個共性的題目，原因是多方面的：
1．轉載點處的撒料。轉載點處撒料主要是在落料斗，導料槽等處。如皮帶輸送機嚴峻過載，皮帶輸送機的導料槽擋料橡膠裙板損壞，導料槽處鋼板設計時距皮帶較遠橡膠裙板比較長，使物料沖出導料槽。上述情況可以在控制運送能力上，加強維護保養上得到解決。
2．凹段皮帶懸空時的撒料。凹段皮帶區間當凹段曲率半徑較小時會使皮帶產生懸空，此時皮帶成槽情況發生變化，由于皮帶已經離開了槽形托輥組，一般槽角變小，使部門物料撒出來。因此，在設計階段應盡可能地采用較大的凹段曲率半徑來避免此類情況的發生。
3．跑偏時的撒料。皮帶跑偏時的撒料是由于皮帶在運行時兩個邊沿高度發生了變化，一邊高，而另一邊低，物料從低的一邊撒出，處理的方法是調整皮帶的跑偏。
三、移動皮帶輸送機的異常噪音
皮帶輸送機運行時其驅動裝置、驅動滾筒和改向滾筒、以及托輥組在不正常時會發出異常的噪音，根據異常噪音可判定設備的故障。
1．托輥嚴峻偏心時的噪音。皮帶輸送機運行時托輥常會發生異常噪音，并伴有周期性的振動。尤其是回程托輥，因其長度較大，自重大，噪音也比較大。發生噪音的原因主要有兩個原因：一是制造托輥的無縫鋼管壁厚不平均，產生的離心力較大；二是在加工時兩端軸承孔中央與外圓圓心偏差較大，使離心力過大。在軸承不損壞并答應噪音存在的情況下可以繼承使用。
2．聯軸器兩軸不同心時的噪音。在驅動裝置的高速端電機與減速機之間的聯軸器或帶制動輪的聯軸器處發出的異常噪音，這種噪音也伴有與電機滾動頻率相同的振動。發生這種噪音時應及時對電機減速機的位置進行調整，以避免減速機輸入軸的斷裂。
3．改向滾筒與驅動滾筒的異常噪音。改向滾筒與驅動滾筒正常工作時噪音很小，發生異常噪音時一般是軸承損壞，軸承座處發出咯咯響聲，此時要更換軸承。
四、凸凹段曲率半徑對皮帶輸送機的影響
1．凸段皮帶橫截面中部起拱。皮帶輸送機的凸段常常發生在皮帶斷面方向上的中部起拱。中部起拱，會使皮帶打折，疊起后在進入改向滾筒或驅動滾筒區間后會使皮帶的損壞程度加劇。起拱與打折的主要原因是在皮帶橫斷面上中部和外側的單位長度上的拉力值相差過大，使皮帶滑到中部形成起拱或打折。單位長度上的拉力值差的大小和凸段曲率半徑、托輥槽角有關。槽角越大，凸段曲率半徑越小，起拱與打折越嚴峻，當皮帶輸送機的槽角達到大于即是40deg;時，即使在皮帶輸送機直段的頭部或尾部托輥槽角過渡區間也能發生起拱和打折，此時應減小槽角或加長過渡區間長度的間隔，使皮帶槽角緩慢過渡。對于凸段皮帶輸送機應盡可能地增大凸段曲率半徑和在知足輸送能力的前提下減小托輥槽角。
2．凹段啟動時彈起及被風吹偏。皮帶輸送機在啟動時假如皮帶上沒有物料，在凹段區間處皮帶就會彈起，碰到大風天色時還會將皮帶吹偏，因此，在皮帶輸送機的凹段處增設壓帶輪來避免皮帶的彈起或被風吹偏。
五、皮帶打滑
1．重錘張緊皮帶輸送機皮帶的打滑。使用重錘張緊裝置的皮帶輸送機在皮帶打滑時可添加配重來解決，添加到皮帶不打滑為止。但不應添加過多，以免使皮帶承受不必要的過大張力而降低皮帶的使用壽命。
2．螺旋張緊或液壓張緊皮帶機的打滑。使用螺旋張緊或液壓張緊的皮帶輸送機泛起打滑時可調整張緊行程來增大張緊力。但是，有時張緊行程已不夠，皮帶泛起了性變形，這時可將皮帶截去一段重新進行硫化。
